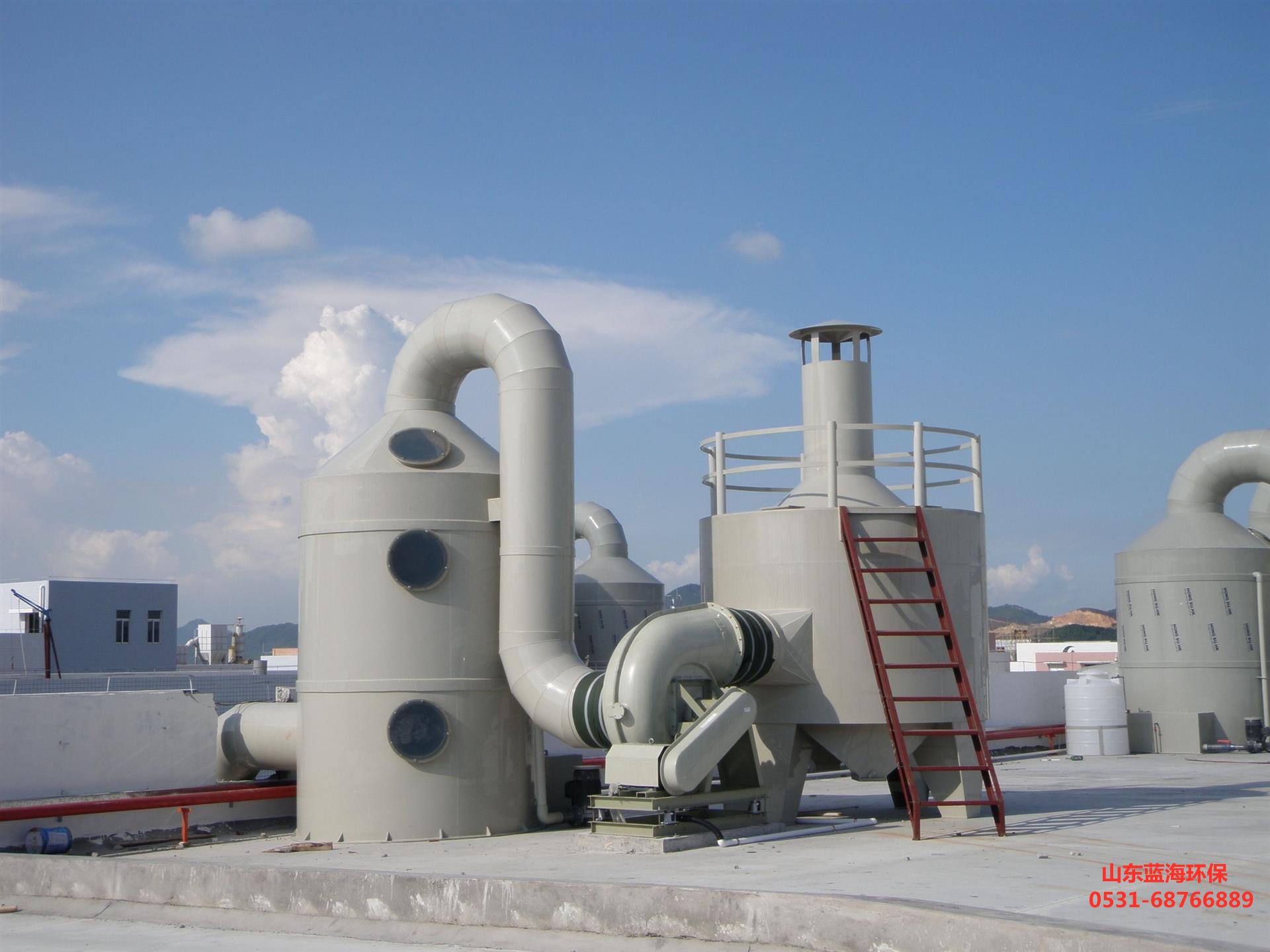

廢氣酸洗凈化塔內部結構
廢氣酸洗凈化塔是一種用于處理工業廢氣中酸性成分的設備，其內部結構設計對于實現高效、穩定的廢氣處理至關重要。以下是廢氣酸洗凈化塔內部結構的詳細介紹：
1. 塔體：是廢氣進出的通道，也是整個凈化系統的主體支撐結構，通常為圓筒型，由耐腐蝕的材料制成，如PP板、玻璃鋼等。塔體的直徑和高度根據廢氣處理量和凈化效率要求進行計算和設計。
2. 儲液箱：位于塔體底部，用于存儲吸收液，如氫氧化鈉等堿性溶液，為噴淋層提供吸收液。
3. 進風段：一般位于塔體底部，是廢氣的進入口，引導廢氣均勻流入塔體內部。
4. 噴淋層：由噴淋管和噴嘴組成，安裝在填料層的上方。通過噴嘴將吸收液噴灑成霧狀或小液滴，與上升的廢氣充分接觸，進行氣液傳質和化學反應，以達到凈化廢氣的目的。根據塔的***小和處理需求，噴淋層可設置多層，且各層的噴嘴密度和噴液壓力可能不同。
5. 填料層：是廢氣酸洗凈化塔的核心部分，通常由耐腐蝕的材料制成，如多面空心球、拉西環等。填料的作用是增加氣液接觸面積，使廢氣與吸收液充分混合，提高凈化效率。填料以亂堆方式放置在支承板上，其上方安裝有填料壓板，以防被上升氣流吹動。
6. 除霧層：一般用格柵板隔開，上面置放填料，填料層高度可達500mm，用以去除經過反應后可能產生的細小水滴或霧沫，防止它們隨氣流排出造成二次污染。有些酸霧凈化塔還會加裝板式收水除霧器，以提高除霧效能。
7. 出風錐帽：位于塔體***部，引導凈化后的氣體排出塔體。
8. 檢測孔：又稱視窗，通常成型的規格有φ500mm和φ400mm等，主要用于觀測噴淋塔運行情況以及更換填料、檢修噴嘴等。
9. 活接球閥：主要是控制循環水的開關。
總的來說，廢氣酸洗凈化塔通過上述內部結構的協同作用，實現了對工業廢氣中酸性成分的有效凈化。在實際應用中，可根據廢氣的具體成分、濃度、溫度以及處理需求等因素，對各部分結構進行***化設計和調整，以確保凈化塔的高效、穩定運行，達到理想的廢氣處理效果。
